（1）精度等級：1.5級

（2）時間常數：J<40S

（3）保護管耐壓：6.3MPa

（4）接點容量：額定功率10VA（無感）；電壓：交流220V、工作電流：1A(無感)，接點為上下限且常開。

（5）表頭工作環境溫度：-25~55攝氏度 3具體型號及相關參數。

可調角型

雙金屬溫度計是一種適合測量中低溫的現場檢測儀表，可直接用來測量液體、氣體的溫度。

天儀牌萬向型遠傳雙金屬溫度計工作原理：

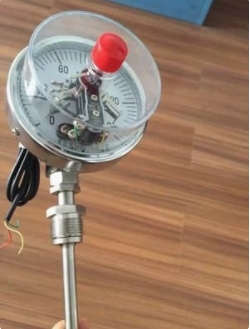

耐震電接點雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。

耐震雙金屬溫度計又分一體式耐震電接點雙金屬溫度計和分離式耐震電接點雙金屬溫度計兩種。

主要技術參數：

（1）執行標準：JB/T8803-1998 GB3836-83

（2）標度盤公稱直徑：60 100 150

（3）精度等級：（1.0），1.5

（4）熱響應時間：≤40S

（5）防護等級：IP55

（6）角度調整誤差：角度調整誤差應不超過其量程的1.0%

（7）回差：回差應不大于基本誤差限的值

（8）重復性：重復性極限范圍應不大于基本誤差限值的1/2

安徽天康WSSX-481萬向型抽芯式電接點雙金屬溫度計是一種適合測量中低溫的現場檢測儀表，可直接用來測量液體、氣體的溫度。

主要技術參數：

（1）標度盤公稱直徑：100

（2）精度等級：1.0、1.5

（3）連接尺寸：M20x1.5、NPT1/2

（4）熱響應時間：≤40s

（5）防護等級：IP55

一體化雙金屬溫度計

概述：一體化雙金屬溫度計是將熱電阻或熱電偶的信號遠傳功能與雙金屬溫度計就地指示功能相結合，它既能滿足現場測溫需求，亦能滿足遠距離傳輸需求，遠傳雙金屬溫度計可以直接測量各種生產過程中的 -40～ 600℃范圍內液體、蒸氣和氣體介質以及固體表面的溫度測量。
性能特點 
1、具有測溫探頭小，靈敏度高、線性刻度、壽命長等特點。  
2、具有遠傳輸出電阻信號（PT100），抗震性，耐腐蝕性及大功率開關信號等多種功能。  
3、結構形式與同類產品相同，可替代進口。
技術參數 
1、測溫范圍 -40～600℃   
2、環境溫度 -10～55℃  
3、相對濕度 ≤95%   
4、精度等級 1.5級  
5、時間常數 ≤60S  
6、探頭耐壓 ≤6Mpa  
7、探頭直徑:φ8-10mm、可動外螺紋:M27*2  
8、熱電阻PT100（單路、雙路輸出）或4-20mA電流輸出  
9、防護等級：IP55

安裝要求：對雙金屬溫度計的安裝，應注意有利于測溫準確，安全可考及維修方便，而且不影響設備運行和生產操作，要滿足以上要求，在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點：

（1）為了使熱電阻的測量端與被測介質之間有充分的熱交換，應合理選擇測點位置，盡量避免在閥門，彎頭及管道和設備的死角附近裝設熱電阻。

（2）帶有保護套管的熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度：

a、對于測量管道中心流體溫度的熱電阻，一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝)。如被測流體的管道直徑是200毫米，那熱電阻插入深度應選擇100毫米；

b、對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度)，為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂，可采取保護管淺插方式或采用熱套式熱電阻。淺插式的熱電阻保護套管，其插入主蒸汽管道的深度應不小于75mm；熱套式熱電阻的標準插入深度為100mm；

c、假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為4m，熱電阻插入深度1 m即可；

d、當測量原件插入深度超過1m時，應盡可能垂直安裝，或加裝支撐架和保護套管。

使用維護：

1、WSS系列雙金屬溫度計在保管、安裝、使用及運輸過程中，應盡量避免碰撞保護管，切勿使保 .護管彎曲、變形。安裝時，嚴禁扭動儀表外殼。

2、儀表應在-30℃～80℃的環境溫度內正常工作。

3、儀表經常工作的溫度能在刻度范圍的1/2～3/4處。

4、雙金屬溫度計的溫度范圍：-80～ 40℃ -40～ 80℃ 0～50℃ 0～100℃ 0~120℃ 0～150℃ 0~160℃ 0～200℃ 0~250℃ 0～300℃ 0~350℃ 0～400℃ 0~450℃ 0～500℃ 0~550℃ 0~600℃

雙金屬溫度計的測量范圍

11衛生型雙金屬溫度計

產品應用

雙金屬溫度計與國內同類產品的比較：

雙金屬溫度計
①儀表精度等級達到1.0級，儀表上殼采用防腐材料，其耐溫性可以高達200℃，低為-40℃。

②法蘭式結構，雙層密封膠圈，故防腐，防水性能好。

③保護管焊接采用全自動氬氣保護管、焊縫牢固、晶間腐蝕小。

④標度盤是鋁氧化印刷盤，表面清晰式樣美觀。

⑤指針為內可調式。

此外，雙金屬溫度計探桿長度可以根據客戶需要來定制，該溫度計從設計原理及結構上具有防水、防腐蝕、隔爆、耐震動、直觀、易讀數、無汞害、堅固耐用等特點，可取代其它形工的測量儀表，廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。

雙金屬溫度計在使用中注意事項

雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～ 500℃范圍內液體、蒸汽和氣體介質溫度。

工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫范圍通常是 200~600℃，允許誤差均為標尺刻度的1%左右。雙金屬溫度計溫度計和棒狀的玻璃液體溫度計的用途相似，但可在機械強度要求更高的條件下使用。并且具有:防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點?？扇〈渌S多形式的測溫儀表，廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。實際應用中保護管材有1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。表盤結構形式有:軸向型、徑向型、135度型、萬向型等品種，適應于各種現場安裝的需要。在使用過程中應注意以下幾點：

A、雙金屬溫度計保護管浸入被測介質中長度必須大于感溫元件的長度，一般浸入長度大于100mm,0-50℃量程的浸入長度大于150mm，以保證測量的準確性。

B、各類雙金屬溫度計不宜用于測量敞開容器內介質的溫度，帶電接點溫度計不宜在工作震動較大的場合的控制回路中使用。

C、雙金屬溫度計在保管、使用安裝及運輸中，應避免碰撞保護管，切勿使保護管彎曲變型及將表當扳手使用。

D、溫度計在正常使用的情況下應予定期檢驗。一般以每隔六個月為宜。電接點溫度計不允許在強烈震動下工作，以免影響接點的可靠性。

應用：雙金屬溫度計是一種適合測量中，低溫的現場檢測儀表，可雙金屬溫度計用來直接測量液化、氣體的溫度。雙金屬溫度計與國內同類產品的比較：儀表精度等級達到1.0級，儀表上殼采用防腐材料，其耐溫性可以高達200℃，低為-40℃。法蘭式結構，雙層密封膠圈，故防腐，防水性能好。保護管焊接采用全自動氬氣保護管、焊縫牢固、晶間腐蝕小。標度盤是鋁氧化印刷盤，表面清晰式樣美觀。指針為內可調式。雙金屬溫度計有軸向型,徑向型,萬向型等表頭型號選擇.雙金屬溫度計探桿長度可以根據客戶需要來定制。廣泛應用于石油、化工、冶金、紡織、食品等工業。雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y量各種生產過程中的-80℃- 500℃范圍內液體蒸汽和氣體介質溫度?，F(xiàn)場顯示溫度，直觀方便安全可靠，使用壽命長;抽芯式溫度計可不停機短時間維護或更換機芯。軸向型、徑向型、135&ordm;型、萬向型等品種齊全，適應于各種現場安裝的需要。

性能：遠傳雙金屬溫度計既滿足現場測溫需求，亦滿足遠距離傳輸需求，遠傳雙金屬溫度計可以直接測量各種生產過程中的 -40～ 600℃范圍內液體、蒸氣和氣體介質以及固體表面的溫度測量。

 注意事項

1、雙金屬溫度計保護管浸入被測介質中長度必須大于感溫元件的長度，一般浸入長度大于100mm,0-50℃量程的浸入長度大于150mm，以保證測量的準確性。

2、各類雙金屬溫度計不宜用于測量敞開容器內介質的溫度，帶電接點溫度計比翼在工作震動較大的場合的控制回路中使用。

3、雙金屬溫度計在保管、使用安裝及運輸中，應避免碰撞保護管，切勿使保護管彎曲變型及將表當扳手使用。

4、溫度計在正常使用的情況下應予定期檢驗。一般以每隔六個月為宜。電接點溫度計不允許在強烈震動下工作，以免影響接點的可靠性。
