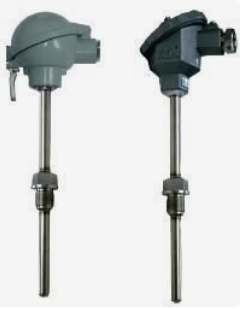

固定螺紋式鎧裝熱電偶

產品參數

產品價格

所屬分類：熱電偶

數量： 9999

點擊： 1368

165.00

在線留言

產品說明

一、產品簡介：

固定螺紋式鎧裝熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。鎧裝熱電偶直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。

二、產品特點：

1、熱響應時間少，減小動態誤差；

2、可彎曲安裝使用；

3、測量范圍大；

4、機械強度高，耐壓性能好；

三、工作原理

固定螺紋式鎧裝熱電偶電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

四、主要技術參數：

產品執行標準

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

五、測量范圍及允差：

型號	分度號	允差等級
		I		II
		允差值	測溫范圍°C	允差值	測溫范圍°C
WRNK	K	±1.5°C	-40~+375	±2.5°C	-40~+333
WRNK	K	±0.004ltl	375~1000	±0.0075ltl	333~1200
WRMK	N	±1.5°C	-40~+375	±2.5°C	-40~+333
WRMK	N	±0.004ltl	375~1000	±0.0075ltl	333~1200
WREK	E	±1.5°C	-40~+375	±1.5°C	-40~+333
WREK	E	±0.004ltl	375~800	±0.004ltl	333~900
WRFK	J	±1.5°C	-40~+375	±1.5°C	-40~+333
WRFK	J	±0.004ltl	375~750	±0.004ltl	333~750
WRCK	T	±1.5°C	-40~+125	±1°C	-40~+133
WRCK	T	±0.004ltl	125~350	±0.0075ltl	133~1000
WRPK	S	±1°C	0~+1100	±2.5°C	0~600
WRPK	S	±[0.003(t-1100)]	1100~1600	±0.0025ltl	600~1600

六、常溫絕緣電阻：

鎧裝熱電偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；

七、偶絲直徑及材料:

偶絲形式		單支式	雙支式
套管直徑		Ф2Ф3 Ф4 Ф5 Ф6 Ф8	Ф3Ф4 Ф5 Ф6 Ф8
套管材質	E﹑J﹑T	1Cr18Ni9Ti	1Cr18Ni9Ti
	K﹑N	1Cr18Ni9Ti GH3030	1Cr18Ni9Ti GH3030
	S	GH3039	GH3039

八、安裝固定形式:

九、推薦使用溫度:

品種	套管材料	外徑	使用溫度（°Ｃ）
品種	套管材料	外徑	長期使用	短期使用
鎳鉻-鎳硅	1Cr18Ni9Ti	2.0	600	700
	1Cr18Ni9Ti	3.0，4.0，5.0，6.0，8.0	800	900
	GH3030	2.0，3.0	800	900
		4.0，5.0	900	1000
		6.0，8.0	1000	1100
鎳鉻硅-鎳硅	1Cr18Ni9Ti	2.0	600	700
	1Cr18Ni9Ti	3.0,4.0,5.0,6.0,8.0	800	900
	GH3030	2.0,3.0	900	1000
		4.0,5.0	1000	1100
		6.0,8.0	1100	1200
	GH3039	2.0,3.0,4.0	1000	1100
	GH3039	5.0,6.0,8.0	1100	1200
鎳鉻-銅鎳	1Cr18Ni9Ti	2.0	500	600
		3.0,4.0,5.0	600	700
		6.0,8.0	700	800
鐵-銅鎳	1Cr18Ni9Ti	2.0	400	500
		3.0,4.0,5.0	500	600
		6.0,8.0	600	750
銅-銅鎳	1Cr18Ni9Ti	2.0,3.0,4.0,5.0	250	300
銅-銅鎳	1Cr18Ni9Ti	6.0,8.0	300	350
鉑銠10-鉑	GH3039	2.0,3.0,4.0	1000	1100
鉑銠10-鉑	GH3039	5.0,6.0,8.0	1100	1200

十、固定螺紋鎧式裝熱電偶型號命名方法:

型號										說明
W										溫度儀表
	R									熱電偶
		P	感溫元件材料							P鉑銠10-鉑
		M								鎳鉻硅—鎳硅
		N								鎳鉻—鎳硅
		E								鎳鉻—銅鎳
		C								銅—銅鎳
		F								鐵—銅鎳
			K							鎧裝式
				無	偶絲對數					單支
				2						雙支
					1	安裝固定形式				無固定裝置
					2					固定卡套螺紋
					3					活動卡套螺紋
					4					固定卡套法蘭
					5					活動卡套法蘭
						2	接線盒形式			防噴式
						3				防水式
						6				圓接插式
						7				扁接插式
						8				手柄式
						9				補償導線式
							1	工作端形式		絕緣式
4								M	附加裝置形式	接觸塊式
								G		包箍式
