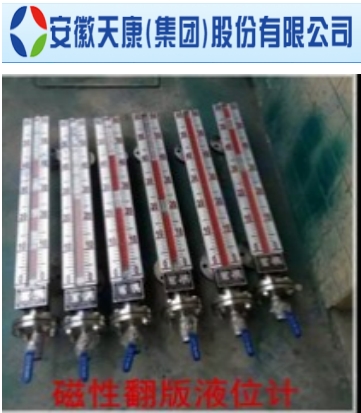

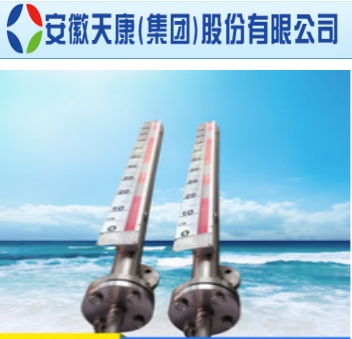

UHZ/50/C/UB遠傳性型磁翻板液位計帶4-20ma輸出概述
UHZ型系列磁性浮子式翻板(翻柱)液位計是一種拆裝快捷方便,安裝方位,中心距可任意選擇,觀察方向可任意改動,并且現場指示的可視度大,并且有結構合理,便于安裝調試,維護量小,價格低等優點.是當前石油、化工、冶金、電力、醫藥等行業中，對各種塔、罐、槽、箱、反應釜等容器中介質的液位進行檢測和監控的的測量?jī)x表。
根據各行業的具體情況，研制出各種性能的UHC型系列磁性浮子式翻板(翻柱)液位計，按裝方式有側裝型、內浮球側裝型、插入型等方式。其中有就地顯示，就地顯示兼電遠傳，上下限報警，夾套型、耐高溫、耐高壓、耐腐蝕等各種規格，以滿足廣大用戶的需要。

安徽天康TKUHZ/50/C/UB帶4-20ma遠傳磁翻板液位計 結構與工作原理圖
如圖1所示UHZ-1型磁浮子液位計，結構組成有主體管、磁浮子、連接法蘭、指示器、排污法蘭、排污閥。是以磁浮子內磁鋼為感測部位，并通過磁浮子的耦合作用來反映液面或界面的測量?jī)x表。工作原理以主體內磁浮子隨液位的升降而上下運動，同時驅使主體管外指示器內的雙色翻板或翻柱翻轉，有液位時轉示紅、無液位時轉示黑(白)。紅色和黑(白間的界線即代表液位高度。在指示器左側或兩側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
基本參數
測量范圍L:200~12000mm
測量精度:±10mm
介質溫度:0~480℃
介質比重:≥0.4
使用壓力:0~32Mpa
介質粘度:≤0.02Pa.S
連接法蘭:按技術參數
技術參數:按設計或用戶要求
注:Dφ48~89
D1φ115~φ200(根據壓力而定)
L1<300時，液位計受安裝環境影響,
訂貨時應明顯提出.
安裝注意事項
3.1首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍500mm內不能有磁性，否則會影響液位計正常工作。
3.2液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料，測量范圍>4m時應在容器上加支撐點和液位計上的支撐點連接加固，連接方式有法蘭或連接件。主體安裝必須垂直，誤差<3度。
3.3打開排污法蘭蓋，輕輕放入磁浮子，注意箭頭向上(重端向上)，切莫裝反。裝上密封墊及法蘭蓋，螺絲均勻擰緊。將液位計與容器接口法蘭之間加裝截止閥、密封墊將對接螺絲均勻擰緊。
